??一、負載情況

??電機類型: 10kV鼠籠式異步電機，其中1臺1800kW/電動機、2臺1000kW/電動機

??負載類型：磨漿機，通常是空載啟動，也有帶載啟動的情況

??二、 軟啟動柜型及安裝位置

??1、 結構和外殼

??柜體為金屬封閉型固定式結構，柜體的結構與KYN28-12型金屬鎧裝抽出式同型柜，符合“五防”，防誤裝置安全可靠、操作靈活等。軟啟動柜外殼防護等級為IP4X。

??啟動柜有壓力釋放和氣體排出的通道。當隔室內發生故障產生電弧時，具備自動泄壓功能,確保操作人員和開關設備安全。

??進出方式:采用電纜進出線,下進下出方式。

??柜體色標：采用RAL7035國際標準色標。

??安裝地點：安裝在戶內。

??三、 啟動柜主母線、分支母線系統及其他接線

??1、三相系統主母線的規格滿足連續供給額定電流的要求;母線、連接處及支撐件有足夠的機械強度，并能滿足機械和短路故障時產生的應力要求。母線對地及相間絕緣滿足試驗的要求。

??2、 輔助及控制回路：每個控制和輔助回路均設單獨的微型斷路器保護;所有控制線采用銅芯線，截面至少1.5mm2;導線終端有電線接線端子并有明顯線號標記，且線號與二次接線圖一致。

??3、 接地所有正常不帶電的金屬傳動部件應均按規定的方式接地。

??4、 二次部分：柜內布線合理，導線均為銅絞線，絕緣等級500V。開關元器件，例如開關電源、保護開關、信號燈、繼電器、按鈕等采用施耐德產品。

??5、 軟啟動柜與上級開關柜、DCS之間的信號交換、聯絡等，按《高壓軟起的功能與外部接線示意圖》設計。

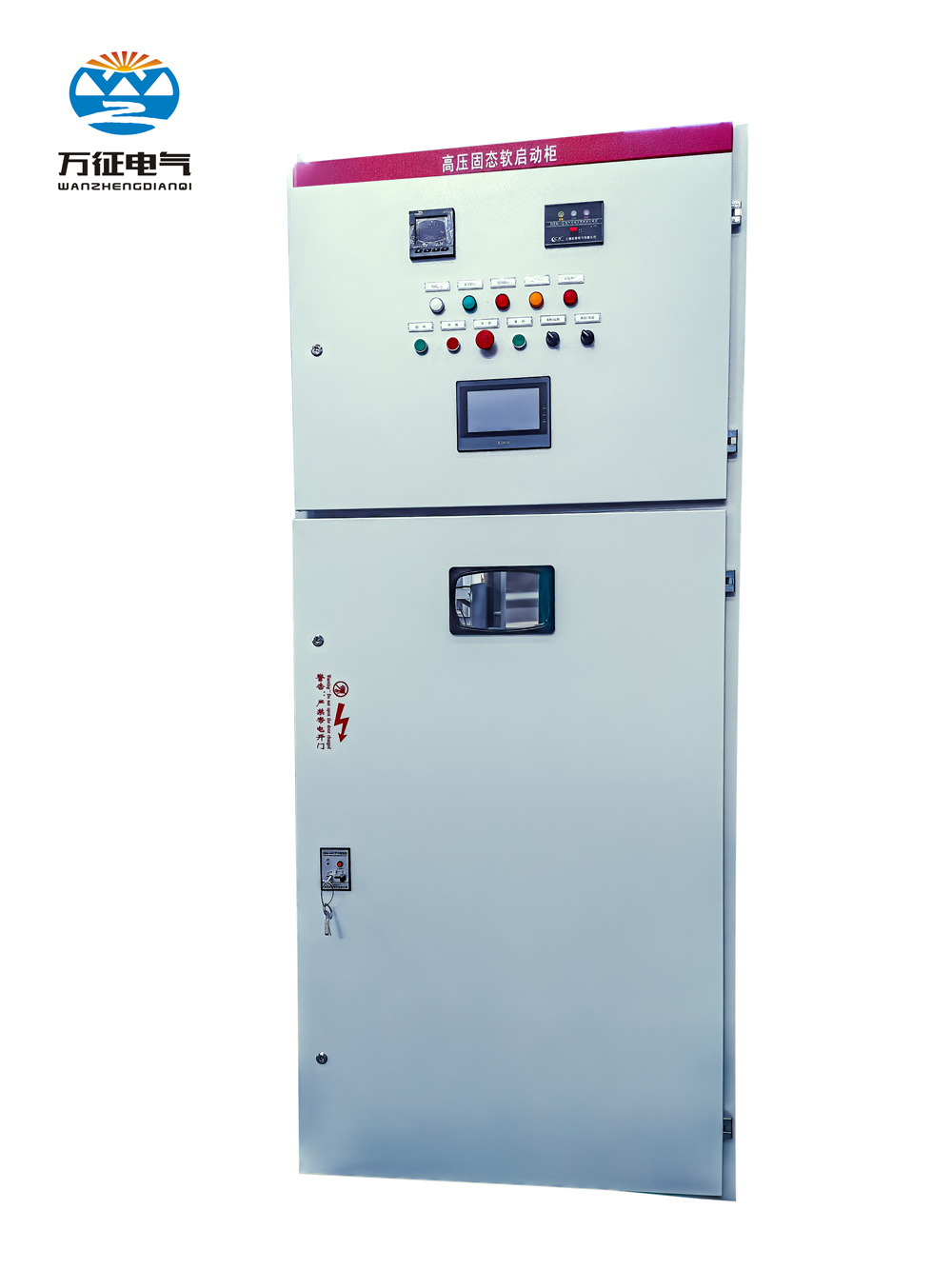

??四、WDGRQ 高壓軟啟動柜實現了如下功能要求

??1、 電機啟動電流和啟動時間要求：起始電壓20%～1Ue可調， 20%～1Ie可調，限流倍數100～500%Ie可調，啟動/停止時間：0～120S可調。

??2、 保證現場設備啟動安全實現了電機無沖擊平滑啟動。

??3、 軟啟動的過載能力≥額定電流500%/60秒。

??4、 遠程控制功能，可以在遠程控制起、停車、故障復位。符合DCS、盤面兩地控制。

??5、 軟啟動與前端的斷路器有合理的聯鎖功能。

??6、 軟啟動器能“干”測試，允許晶閘管觸發、繼電器、指示燈及接觸器在未接通主回路電源的情況下進行全功能測試。

??7、軟啟動器具備緊急停車和聲光報警功能。

??8、 保護功能：電機過流(過載)、電機欠流、負載缺相、相序、相電流不平衡、啟動超時、啟動次數保護(允許電動機連續啟動次數:6次/小時)、啟動時間間隔鎖機保護等。

??9、 人機接口介面友好，有啟停、直起/軟起、復位、遠程/本地操作，以及故障顯示和歷史記錄

??10、 帶RS485的Modbus/RTU協議通信接口，實現與甲方的繼電保護供應商集成。

??11、起動電流小，節省了系統容量;起動過程平滑無沖擊，減少了機械磨損。真正實現了節能降耗的目的。
