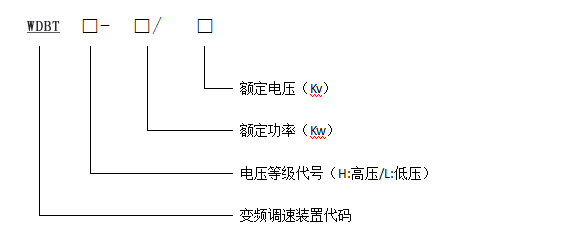

產品型號





??高壓變頻性能特點

??高-高直接高壓供電：WDBTH高壓變頻調速裝置高壓直接輸入，高壓直接輸出，無需輸出升壓變壓器，設備占用面積小，適用于普通交流感應電機;

??高效率：WDBTH高壓變頻調速裝置效率高達96%以上;

??高功率因數：WDBTH高壓變頻調速裝置功率因數可達到0.95以上;

??無諧波輸入：WDBTH高壓變頻調速裝置輸入使用了移相多重化整流技術，電壓電流諧波小，輸入無需增加諧波治理裝置，不對電網產生污染;

??無諧波輸出：WDBTH高壓變頻調速裝置輸出標準正弦波電流，電壓電流諧波小，輸出無需增加諧波補償裝置，不增加電機的運轉噪音、不產生附加應力;

??高可靠性：WDBTH高壓變頻調速裝置具有故障自動旁路和高壓掉電重起功能，確保出現故障電機不停機運行;

??高安全性：WDBTH高壓變頻調速裝置設計上遵循高壓國家強制規范，高壓主回路與控制回路之間光纖連接，安全可靠;

??完善的保護和故障報警設計：WDBTH高壓變頻調速裝置設置有完備的系統保護功能和功率單元保護功能，各種保護動作后，能實現故障自動記錄、事故記憶，故障記錄能自動記錄各種保護的動作類型、動作時間,可以幫助技術人員分析故障原因，并進行故障定位;

??高靈活性：WDBTH高壓變頻調速裝置通過PLC進行現場控制，可通過人機界面修改參數設置靈活改變控制方式，具有多種標準通信協議可方便與中控系統進行通信;

??安裝、調試、維護方便：功率單元按抽屜形式設計，功率單元與外接線采用接插件方式，無需人工接線，具有良好的互換性，方便更換。



??低壓變頻性能特點

??WDBT系列低壓變頻軟起動柜的變頻器由微處理器控制，并采用具有現代先進技術水平的絕緣柵雙極型晶體管(IGBT)作為功率輸出器件。因此，它們具有很高的運行可靠性和功能的多樣性。其脈沖寬度調制的開關頻率是可選的，因而降低了電動機運行的噪聲。全面而完善的保護功能為變頻器和電動機提供了良好的保護。

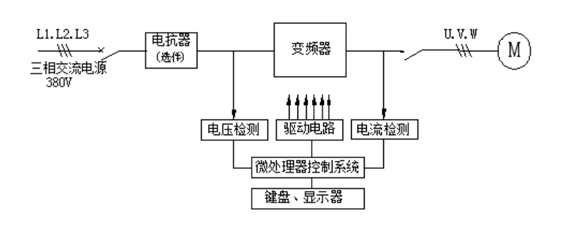

??采用微型計算機或可編程控制器進行控制系統設計，運用交流變頻技術實現交流電動機的無級調速運行，具有優異的調速性能和顯著的節電效果。工作框圖見下圖。





??生產效率高、最佳狀態運行、節能效果顯著，節電率20～80%;

??調速范圍廣、調速精度高、響應速度快，大大提高產品質量和產量;

??軟起動、軟停止、運行平穩，電氣及機械沖擊小，顯著延長設備的使用壽命;

??數字化智能控制，運行參數調整簡便;

??設有過流、過熱、過壓、欠壓、過載、失速等保護報警功能;

??故障自診斷、自處理，性能穩定可靠。



??使用環境

??環境溫度：-10℃ ～ 40℃;

??相對濕度：<85%，不凝露;

??海拔高度：<2000m，2000m以上須特殊設計;

??安裝地點：垂直傾斜度不超過5°，無劇烈震動，無腐蝕金屬和破壞絕緣的氣體與塵埃。



??執行標準

??GB/T3859.1-1993 《半導體變流器基本要求的規定》

??GB/T3859.2-1993 《半導體變流器應用導則》

??GB/T13422-1992 《半導體電力變流器電氣試驗方法》

??GB/T12668-1990 《交流電動機半導體變頻調速裝置總技術條件》



??技術規格

??10kV高壓變頻調速裝置



型    號	適配功率（kW）	外形尺寸			備    注
		W	D	H
WDBTH-  500/10	≤  500	3700	1200	2300	分體（三面柜）
WDBTH- 1000/10	≤ 1000	4200	1200	2300	分體（三面柜）
WDBTH- 1500/10	≤ 1500	4500	1200	2300	分體（三面柜）
WDBTH- 2000/10	≤ 2000	4800	1300	2300	分體（三面柜）
WDBTH- 3000/10	≤ 3000	5400	1400	2300	分體（三面柜）
WDBTH- 4000/10	≤ 4000	5400	1400	2400	分體（三面柜）
WDBTH- 5000/10	≤ 5000	5700	1500	2500	分體（三面柜）
WDBTH- 6000/10	≤ 6000	10200	1500	2500	分體（三面柜）
WDBTH- 7000/10	≤ 7000	10200	1500	2500	分體（三面柜）
WDBTH- 8000/10	≤ 8000	10200	1500	2500	分體（三面柜）
WDBTH- 9000/10	≤ 9000	10200	1500	2500	分體（三面柜）
WDBTH-10000/10	≤10000	10200	1500	2500	分體（三面柜）
WDBTH-   □/10	＞10000	特別設計



??6kV高壓變頻調速裝置



型    號	適配功率（kW）	外形尺寸			備    注
		W	D	H
WDBTH-  500/6	≤  500	3600	1200	2300	分體（三面柜）
WDBTH- 1000/6	≤ 1000	3600	1200	2300	分體（三面柜）
WDBTH- 1500/6	≤ 1500	3800	1300	2300	分體（三面柜）
WDBTH- 2000/6	≤ 2000	4100	1300	2300	分體（三面柜）
WDBTH- 3000/6	≤ 3000	4500	1400	2300	分體（三面柜）
WDBTH- 4000/6	≤ 4000	4700	1400	2400	分體（三面柜）
WDBTH- 5000/6	≤ 5000	5700	1400	2400	分體（三面柜）



??說明：

??1、上表中的外形尺寸包含移相變壓器柜、功率單元柜、控制柜三個單元，不包含旁路柜，柜體總高度不包含底部基座槽鋼(100mm)和柜頂散熱風機(300-400mm)的尺寸;

??2、當采用手動旁路時，旁路柜寬度為1100mm，當采用自動旁路時，6kV旁路柜寬度為600mm，10kV旁路柜寬度為800mm;

??3、設備尺寸如有變動，恕不另行通知，具體尺寸以技術協議為準;

??4、變頻裝置散熱建議裝配空調，如需外加風道散熱，須根據現場情況另行設計。



??0.4kV低壓變頻調速裝置



型    號	適配功率（kW）	外形尺寸			備    注
		W	D	H
WDBTL- □/0.4	022 ～ 030	600	600	1800	一體（一面柜）
WDBTL- □/0.4	037 ～ 055	600	600	1800	一體（一面柜）
WDBTL- □/0.4	075 ～ 110	800	600	2000	一體（一面柜）
WDBTL- □/0.4	132 ～ 185	800	800	2000	一體（一面柜）
WDBTL- □/0.4	200 ～ 315	1000	800	2200	一體（一面柜）
WDBTL- □/0.4	350 ～ 500	1200	800	2200	分體（兩面柜）

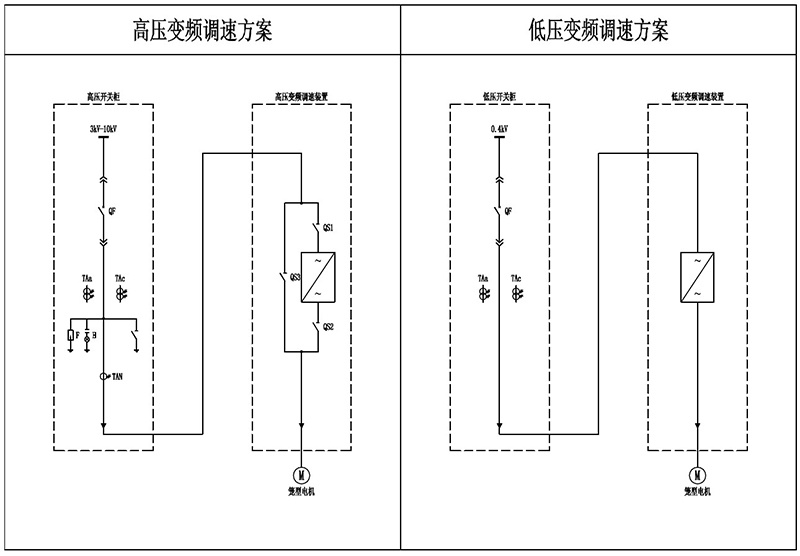

??產品方案





??訂貨須知

??訂貨時須提供電機型號、額定功率、額定電壓、額定電流、負載類型等信息。
